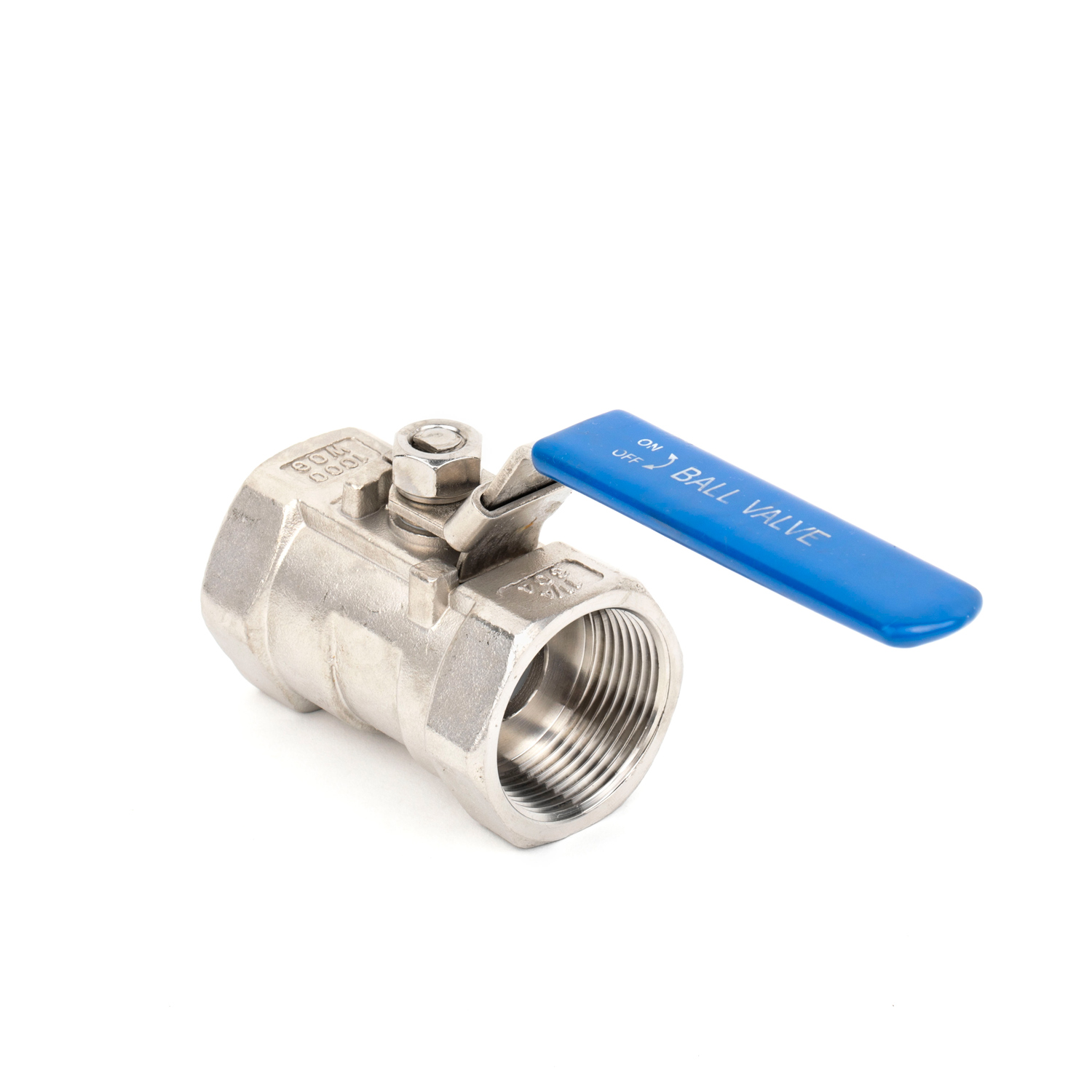

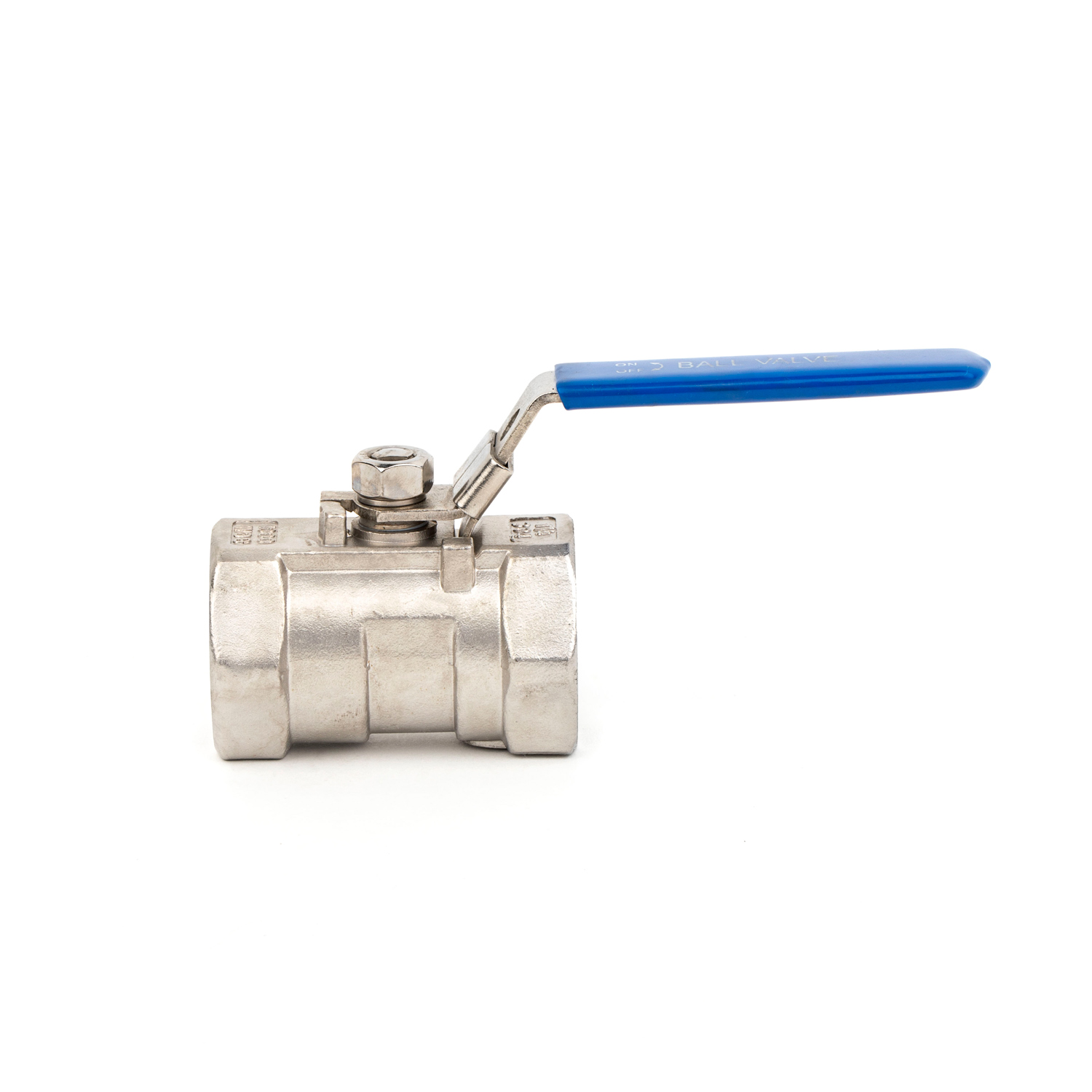

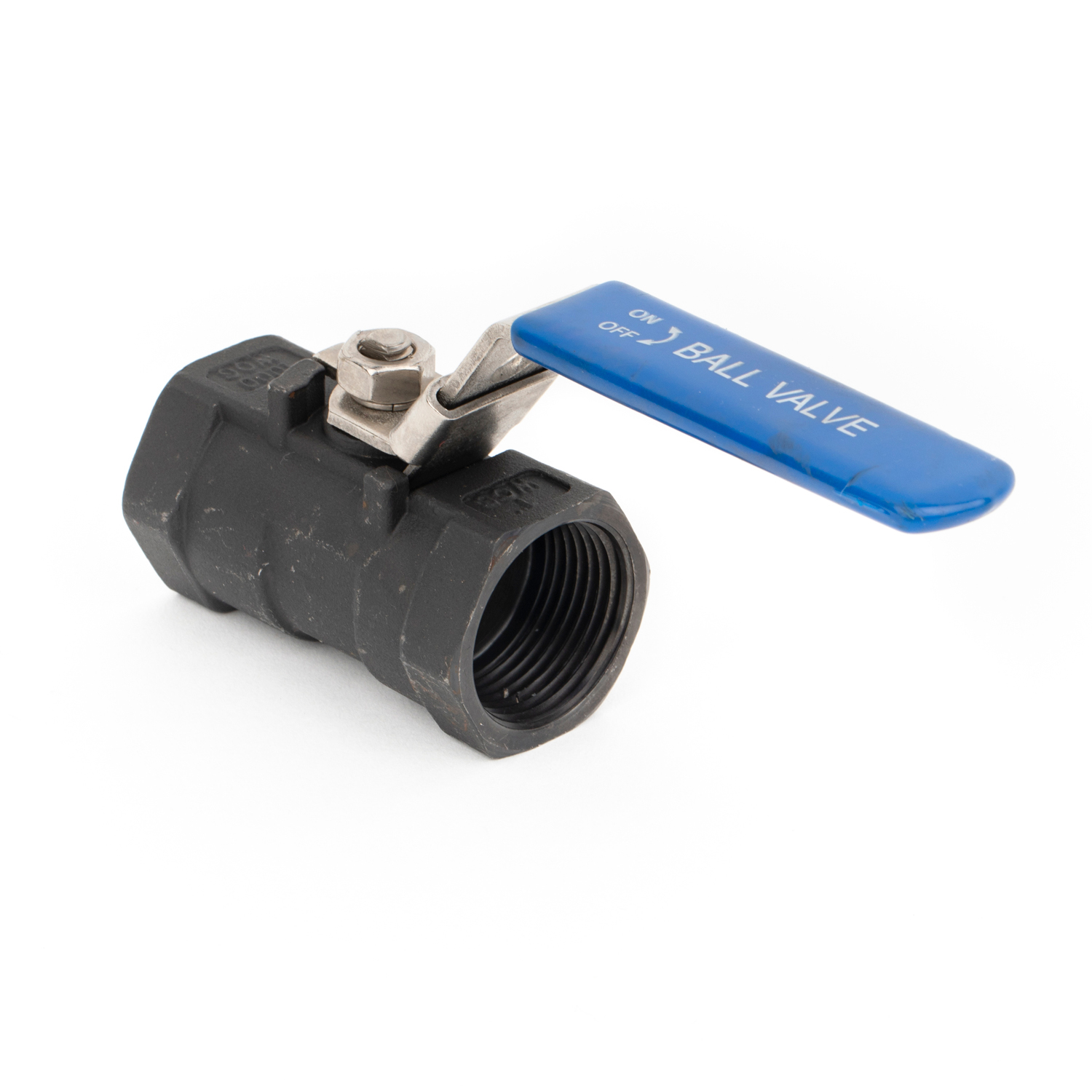

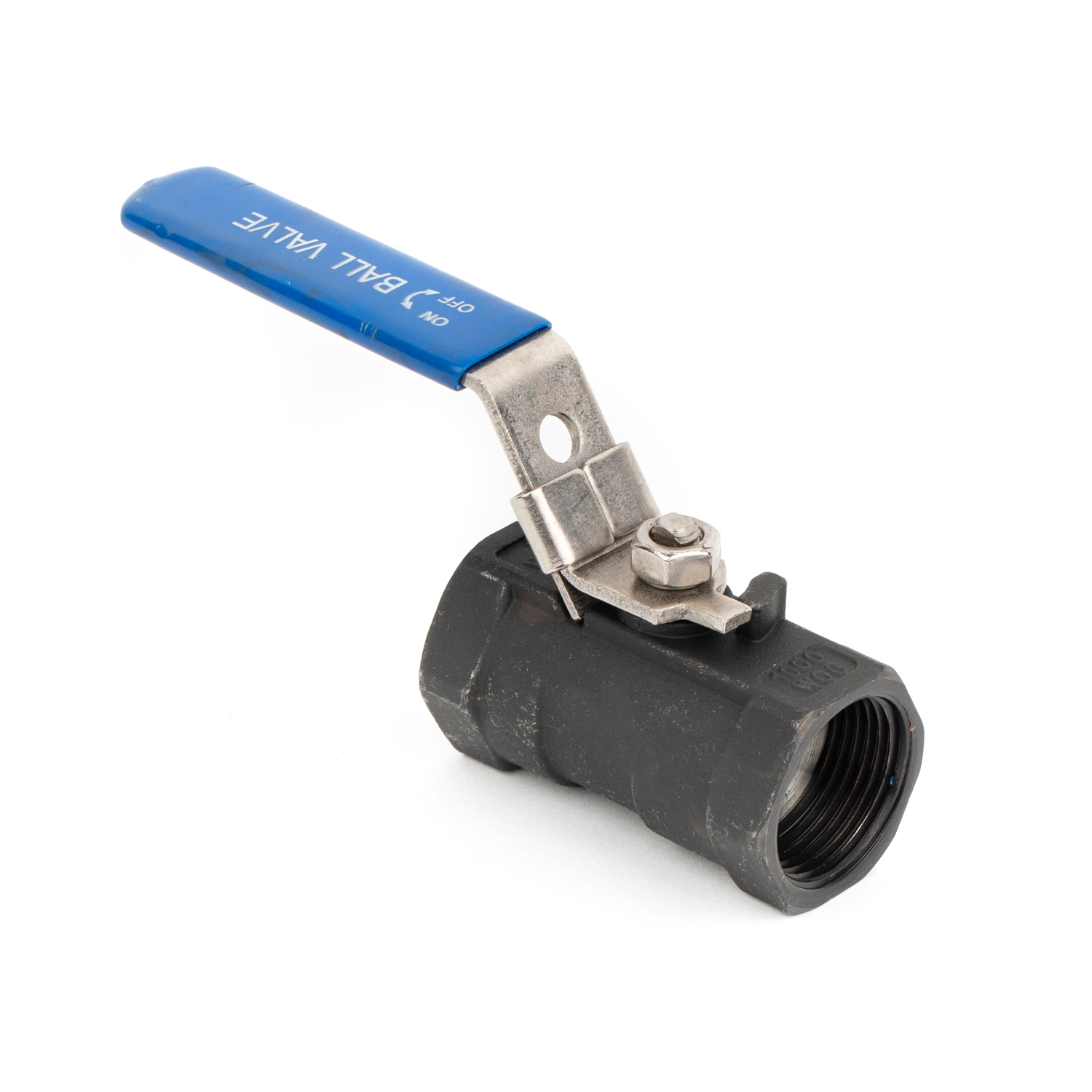

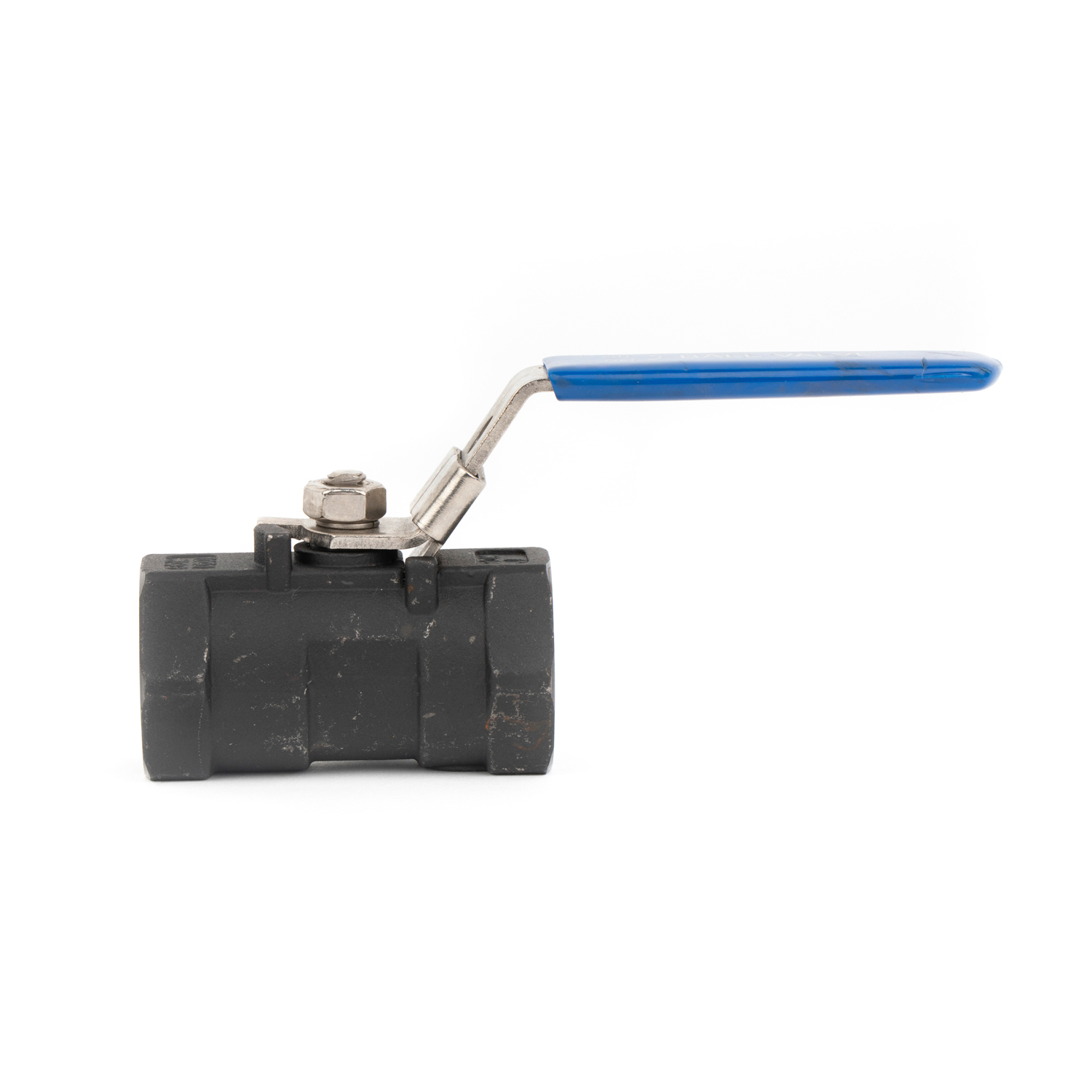

Q11F一片式不銹鋼螺紋球閥帶鎖
一片式球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。廣式球閥安裝與維護應注意以下事項:
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3.帶傳動機構的球閥應直立安裝。
公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
1.6-6.4MPa | 水、油、氣及某些腐蝕性液體(W。O。G) | -20~232℃~350℃ | G。NPT。BSPT。BSP。DI259/2999 |
零件名稱 | 材質 |
密封圈 | 聚四氟乙烯PTFE |
球體 | 不銹鋼SS316 |
密封墊 | 聚四氟乙烯PTFE |
不銹鋼SS316 | |
閥體 | 不銹鋼CF8M/F316 |
閥桿 | 不銹鋼SS316/F316 |
止推墊圈 | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE/PPL |
填料壓蓋螺母 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 |
手柄套 | 塑料PLASTIC |
手柄 | 不銹鋼SS304 |
SIZE(單位mm) | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L(結構長度) | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H(中心高) | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E(手柄尺寸) | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
